Pemantauan efek pengolahan air: Ozon adalah oksidan kuat yang banyak digunakan dalam proses pengolahan air, terutama pada air minum, air industri, pengolahan air limbah, dll. Ozon dapat secara efektif membunuh mikroorganisme patogen dalam air, seperti bakteri, virus dan ganggang, serta dapat mengoksidasi polutan organik, zat bau dan warna dalam air. Oleh karena itu, pemantauan konsentrasi ozon dalam air membantu memastikan efek pengolahan air.
Pertimbangan keselamatan dan kesehatan: Meskipun ozon memiliki dampak perbaikan yang signifikan terhadap kualitas air, konsentrasi ozon yang tinggi dapat membahayakan kesehatan manusia dan lingkungan. Konsentrasi ozon yang berlebihan dalam air dapat menjadi racun bagi tubuh manusia, terutama jika ozon tertinggal dalam air minum. Oleh karena itu, pemantauan konsentrasi ozon dapat memastikan berada dalam kisaran aman dan mencegah residu yang berlebihan.
Pemantauan tingkat konsumsi ozon: Selama pengolahan air, konsumsi ozon akan dipengaruhi oleh kualitas air, seperti bahan organik, nitrogen amonia atau bahan kimia lainnya di dalam air. Dengan memantau konsentrasi ozon dalam air, konsumsi ozon dapat dievaluasi, dan dosisnya dapat disesuaikan untuk memastikan penggunaan ozon secara efektif dan menghindari pemborosan.
Peraturan lingkungan: Ozon merupakan disinfektan penting dalam proses pengolahan air, terutama di area dengan persyaratan perlindungan lingkungan yang ketat. Memantau konsentrasi ozon dalam air dapat memastikan kepatuhan terhadap peraturan dan standar perlindungan lingkungan. Misalnya, EPA AS dan badan pengatur lainnya terkadang mewajibkan pemantauan residu ozon untuk memastikan efek desinfeksi terhadap kualitas air dan menghindari dampak negatif terhadap lingkungan ekologis.
Optimalisasi teknologi pengolahan air: Dengan menguji konsentrasi ozon dalam air secara rutin, pengoperasian sistem pengolahan air dapat dioptimalkan, dan penambahan ozon serta waktu kontak dapat ditingkatkan, sehingga meningkatkan efisiensi desinfeksi dan mengurangi biaya pengoperasian. Pemantauan data dapat membantu mengidentifikasi potensi masalah atau mengoptimalkan konfigurasi sistem.

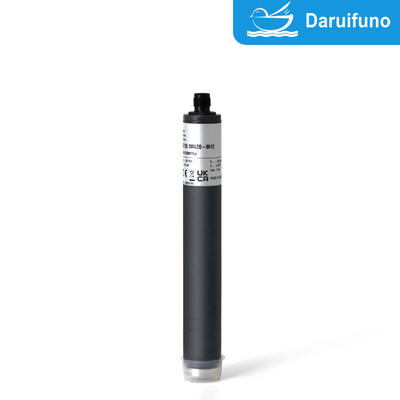

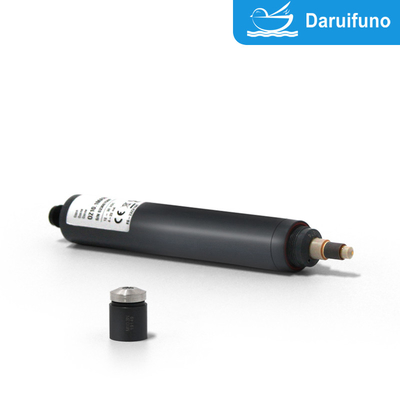

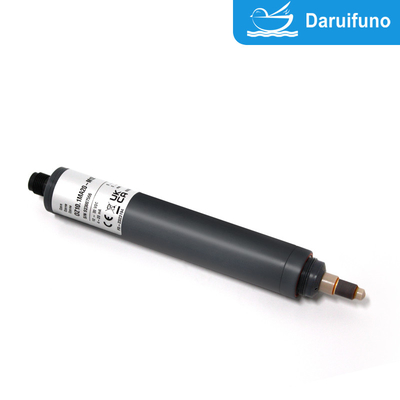

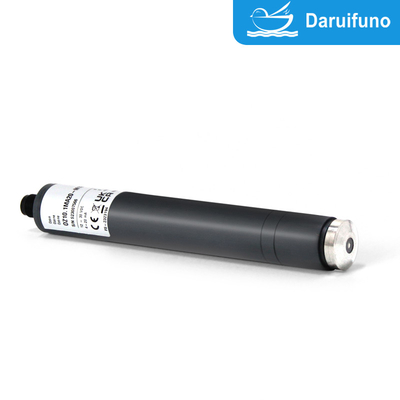

Sensor ozon amperometri sistem dua elektroda 10.1, digunakan untuk semua pengolahan air, termasuk air laut. Seperti air keran, air deionisasi, sistem membran RO-reverse osmosis memiliki ketahanan mekanis, dan sistem membran memiliki ketahanan yang kuat terhadap surfaktan.
Karakteristik fungsional sensor ozon film ampere meliputi sensitivitas tinggi dan respon cepat, yang dapat mengukur konsentrasi ozon dalam air secara akurat. Keunggulannya adalah kemampuan anti-interferensi yang kuat, cocok untuk berbagai lingkungan kualitas air, dan masa pakai yang lama. Sangat cocok untuk air minum dan pengolahan air industri untuk menjamin keamanan kualitas air.
|
OZ10.1
|
|
Penyimpanan
|
Sensor: kering dan tanpa elektrolit tanpa batas pada +5 … +40 °C |
|
Elektrolit: dalam botol asli terlindung dari sinar matahari pada suhu +5 … +35 °C min. 1
tahun atau sampai Tanggal EXP yang ditentukan
|
|
Tutup membran: dalam kemasan aslinya tidak ada batasan pada +5 … +40 °C
(tutup membran bekas tidak dapat disimpan)
|
|
Pemeliharaan
|
Kontrol sinyal pengukuran secara teratur, min. seminggu sekali
Spesifikasi berikut tergantung pada kualitas air:
Penggantian tutup membran: setahun sekali (tergantung kualitas air)
Penggantian elektrolit: setiap 3 - 6 bulan
|
|
|
|
Pilihan 1:
Cincin penahan
|
- Saat beroperasi dengan tekanan >0,5 bar di sel aliran
- Dimensi cincin penahan 29 x 23,4 x 2,5 mm, celah, PETP
- Posisi berbeda untuk alur yang dapat dipilih (berdasarkan permintaan)
|
|
|
Data Teknis
1. OZ10.1 (Output analog, pemrosesan sinyal internal analog)
Sambungan listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan isolasi galvanis.
| |
Ukur jangkauan
di dalam ppm
|
Resolusi
di dalam ppm
|
Keluaran
Keluaran
perlawanan
|
Nominal
lereng
di dalam mV/ppm
|
Voltase
memasok
|
Koneksi |
| OZ10.1H-M12 |
0,005…2.000 |
0,001 |
0…-2000 mV
1 koΩ
|
- 1000 |
±5 - ±15 VDC
10 mA
|
Flensa plug-on M12 5 kutub
Fungsi kabel:
PIN1: sinyal pengukur
PIN2: +U
PIN3: -U
PIN4: sinyal GND
PIN5: tidak
|
| OZ10.1N-M12 |
0,05…20,00 |
0,01 |
- 100 |
| OZ10.1Hup-M12 |
0,005…2.000 |
0,001 |
0…+2000 mV
1 koΩ
|
+1000 |
10 - 30 VDC
10 mA
|
Flensa plug-on M12 5 kutub
Fungsi kabel:
PIN1: sinyal pengukur
PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
PIN5: tidak
|
| OZ10.1Up-M12 |
0,05…20,00 |
0,01 |
+100 |
(Tergantung perubahan teknis!)
2. OZ10.1 (output analog, pemrosesan sinyal internal digital)
keluaran analog/digital
- Catu daya diisolasi secara galvanis di dalam sensor.
- Sinyal keluaran juga diisolasi secara galvanis, artinya bebas potensial.
| |
Ukur
jangkauan
di dalam ppm
|
Resolusi
di dalam ppm
|
Keluaran
Keluaran perlawanan
|
Nominal
Lereng
di dalam mV/ppm
|
Catu daya |
Koneksi |
| OZ10.1H-An-M12 |
0,005…2.000 |
0,001 |
analog
0…-2V
(maks. -2,5 V)
1 koΩ
|
- 1000 |
9-30 VDC
kira-kira. 20-56 mA
|
Steker M12 5 kutub
flens
Fungsi kabel:
PIN1: sinyal pengukur
PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
PIN5: tidak
|
| OZ10.1N-An-M12 |
0,05…20,00 |
0,01 |
- 100 |
| OZ10.1H-Ap-M12 |
0,005…2.000 |
0,001 |
analog
0…+2V
(maks. +2,5 V)
1 koΩ
|
+1000 |
| OZ10.1N-Ap-M12 |
0,05…20,00 |
0,01 |
+100 |
(Tergantung perubahan teknis!)
3. OZ10.1 (output digital, pemrosesan sinyal digital)
-Catu daya diisolasi secara galvanis di dalam sensor.
-Sinyal keluaran juga diisolasi secara galvanis, artinya bebas potensial.
|
Ukur
jangkauan
di dalam ppm
|
Resolusi
di dalam ppm
|
Keluaran
Resistansi keluaran
|
Catu daya |
Koneksi |
| OZ10.1H-M0c |
0,005…2.000 |
0,001 |
Modbus RTU
Tidak ada resistor pengakhiran di sensor.
|
9-30 VDC
kira-kira. 20-56 mA
|
Flensa plug-on M12 5 kutub
Fungsi kabel:
PIN1: dicadangkan
PIN2: +U
PIN3: daya GND
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0,05…20,00 |
0,01 |
(Tergantung perubahan teknis!)
4. OZ10.1 4-20 mA (output analog, pemrosesan sinyal internal analog)
Sambungan listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan isolasi galvanis.
4.1 Sambungan listrik: klem terminal 2 tiang
| |
Ukur
jangkauan
di dalam ppm
|
Resolusi N
di dalam ppm
|
Keluaran
Keluaran
perlawanan
|
Nominal
lereng
di dalam mA/ppm
|
Voltase
memasok
|
Koneksi |
| OZ10.1MA0.5 |
0,005…0,500 |
0,001 |
4…20 mA
tidak dikalibrasi
|
32.0 |
12…30 VDC
RL 50Ω…RL 900Ω
|
Terminal 2 kutub
(2x1mm²)
Direkomendasikan:
Kabel bundar
4mm
2 x 0,34 mm²
|
| OZ10.1MA2 |
0,005…2.000 |
0,001 |
8.0 |
| OZ10.1MA5 |
0,05…5,00 |
0,01 |
3.2 |
| OZ10.1MA10 |
0,05…10,00 |
0,01 |
1.6 |
| OZ10.1MA20 |
0,05…20,00 |
0,01 |
0,8 |
(Tergantung perubahan teknis!)
4.2 Sambungan listrik: flensa plug-on M12 5 tiang
|
Ukur
jangkauan
di dalam ppm
|
Resolusi
di dalam ppm
|
Keluaran
Keluaran
perlawanan
|
Nominal
lereng
di dalam mA/ppm
|
Voltase
memasok
|
Koneksi |
| OZ10.1MA0.5-M12 |
0,005…0,500 |
0,001 |
4…20mA
tidak dikalibrasi
|
32.0 |
12…30 VDC
RL 50Ω…RL 900Ω
|
M12 5 kutub
flensa plug-on
Fungsi kabel:
PIN1: tidak
PIN2: +U
PIN3: -U
PIN4: nc.
PIN5: tidak
|
| OZ10.1MA2-M12 |
0,005…2.000 |
0,001 |
8.0 |
| OZ10.1MA5-M12 |
0,05…5,00 |
0,01 |
3.2 |
| OZ10.1MA10-M12 |
0,05…10,00 |
0,01 |
1.6 |
| OZ10.1MA20-M12 |
0,05…20,00 |
0,01 |
0,8 |
(Tergantung perubahan teknis!)
Meluangkan Bagian
| Jenis |
Tutup membran |
Elektrolit |
Amril |
Cincin-O |
| Untuk semua OZ10.1 |
M10.3N
Seni. TIDAK. 11057
|
EOZ7/W, 100 ml
Seni. TIDAK. 11102 |
S2
Seni. TIDAK. 11906
|
silikon 20x1,5
Seni. TIDAK. 11803
|
(Tergantung perubahan teknis!)
