Sistem dua elektroda sensor klorin dioksida untuk semua pengolahan air

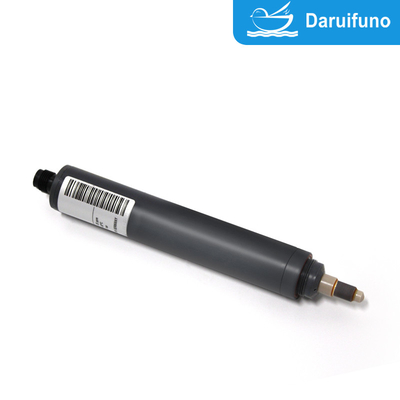

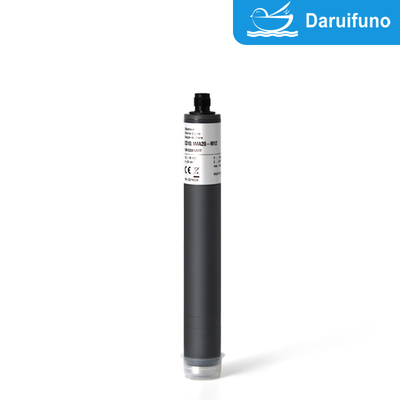

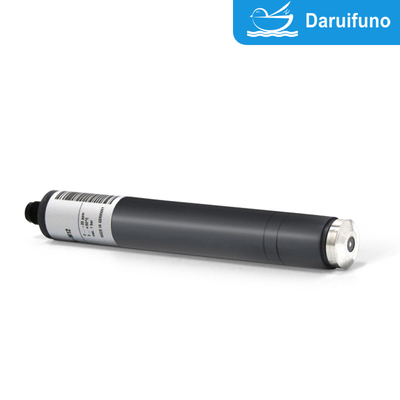

Sistem dua elektrodaSensor Klorin DioksidaCD10.1 Khusus digunakan untuk mengukur konsentrasi klorin dioksida dalam air. Digunakan untukdigunakan dalam semua pengolahan air, sistem membran yang kuat secara mekanis, tahan terhadap surfaktan, ketahanan tinggi terhadap bahan kimia, rentang opsional 0~0,5/2/5/10/20/200ppm.

Sensor Klorin Dioksida Dua Elektroda Amperometrik CD10.1 digunakan untuk mendeteksi klorin dioksida dalam air dan digunakan secara luas dalam pengolahan air, pemantauan air limbah industri, dan bidang lainnya. Berikut ini adalah keunggulan dan semua fitur fungsional sensor ini:
Selektivitas tinggi:Ia memiliki spesifisitas tinggi untuk klorin dioksida dan secara efektif dapat menghindari gangguan dari zat pengoksidasi lainnya.
Sensitivitas tinggi:Sensor tersebut dapat mendeteksi konsentrasi rendah klorin dioksida dalam air, cocok untuk berbagai kondisi kualitas air, dan memastikan hasil pengukuran yang akurat.
Respon cepat:Sensor tersebut dapat mendeteksi perubahan konsentrasi klorin dioksida dalam waktu yang sangat singkat, cocok untuk situasi yang memerlukan umpan balik cepat.
Stabilitas jangka panjang:Lapisan tersebut melindungi elektroda dari pengaruh polutan dalam air, memperpanjang umur pakai sensor, dan membuatnya bekerja secara stabil dalam jangka waktu lama.
Persyaratan perawatan rendah:Teknologi pelapisan mengurangi kontaminasi elektroda, mengurangi kebutuhan pembersihan dan kalibrasi yang sering, serta mengurangi biaya pemeliharaan dan beban kerja.
Ekonomis:Karena umur pakainya yang panjang dan perawatannya yang sederhana, biaya penggunaannya rendah dan cocok untuk penerapan jangka panjang dalam sistem pemantauan otomatis.

Fitur fungsional:
Sistem dua elektroda:Sensor menggunakan elektroda kerja dan elektroda referensi untuk menggerakkan reaksi elektrokimia melalui perbedaan potensial untuk mengukur arus redoks klorin dioksida dalam air.
Teknologi pelapisan:Permukaan elektroda sensor dilapisi dengan membran yang dapat bernapas, yang hanya memungkinkan klorin dioksida melewatinya dan bereaksi dengan elektroda, sekaligus mengisolasi polutan lain dalam air, mengurangi kontaminasi elektroda, dan memperpanjang masa pakai sensor.
Pemantauan online waktu nyata:Sensor ini cocok untuk pemantauan daring berkelanjutan terhadap klorin dioksida dalam air, dan dapat memberikan umpan balik informasi kualitas air secara langsung sepanjang waktu untuk memastikan keakuratan dan keandalan kontrol proses.
Fungsi kompensasi suhu:Beberapa sensor dilengkapi dengan fungsi kompensasi suhu, yang dapat menjaga keakuratan pengukuran dalam lingkungan suhu yang berbeda dan menghindari kesalahan yang disebabkan oleh fluktuasi suhu.
Konsumsi daya rendah:Sensor Ampere memiliki konsumsi daya yang rendah dan cocok untuk penggunaan jangka panjang, terutama dalam sistem pemantauan otomatis dengan catu daya terbatas.
Desain anti polusi:Selain perlindungan lapisan, beberapa sensor juga mengadopsi desain khusus yang dapat bekerja dalam kondisi kualitas air yang kompleks, memiliki sifat anti-fouling yang lebih kuat, dan mengurangi dampak benda atau sedimen yang mengapung.
Berbagai macam skenario aplikasi:Sensor ini dapat digunakan di semua industri pengolahan air untuk memantau efek disinfeksi dan jumlah sisa klorin dioksida dalam air.

Secara umum, sensor klorin dioksida dua elektroda berlapis ampere menggabungkan karakteristik sensitivitas tinggi, respons cepat, stabilitas jangka panjang, dan persyaratan perawatan rendah, serta cocok untuk deteksi akurat dan pemantauan jangka panjang dalam berbagai kualitas air.

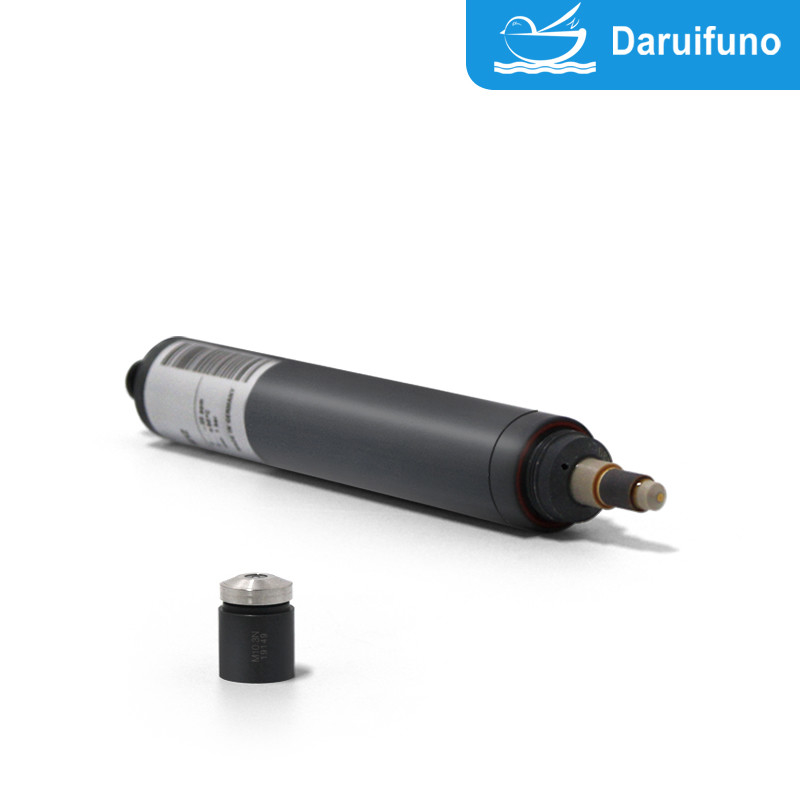

Ruang lingkup pasokan:Sensor CD10.1, tutup membran, elektrolit

	CD10.1
Penyimpanan	Sensor: kering dan tanpa elektrolit tanpa batas pada +5 … +40 °C
	Elektrolit: dalam botol asli terlindungi dari sinar matahari pada suhu +5 … +35 °C min. 1 tahun atau sampai tanggal EXP yang ditentukan
	Tutup membran: dalam kemasan asli tidak ada batas pada +5 … +40 °C (Tutup membran bekas tidak dapat disimpan)
Pemeliharaan	Kontrol sinyal pengukuran secara teratur, minimal seminggu sekali Spesifikasi berikut bergantung pada kualitas air: Penggantian tutup membran: setahun sekali (tergantung kualitas air) Penggantian elektrolit: setiap 3 - 6 bulan

Pilihan 1. Bahasa Indonesia: Cincin penahan

- Saat beroperasi dengan tekanan >0,5 bar di sel aliran - Dimensi cincin penahan 29 x 23,4 x 2,5 mm, bercelah, PETP - Posisi berbeda untuk alur dapat dipilih (berdasarkan permintaan)

Data Teknis

1. CD10.1 (Keluaran analog, pemrosesan sinyal internal analog)

Sambungan listrik bebas potensial diperlukan karena sensor elektronik tidak dilengkapi dengan isolasi galvanis.

	Ukur jangkauan di dalam ppm	Resolusi di dalam ppm	Keluaran Keluaran perlawanan	Nominal lereng di dalam Jumlah mV/ppm	Voltase memasok	Koneksi
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000mV 1kΩ atau 1kΩ	- 1000	Tegangan ±5 - ±15 VDC 10 mA	Flensa colok M12 5 kutub Fungsi kabel: PIN1: sinyal pengukuran PIN2: +U PIN3: -U PIN4: sinyal GND PIN5: tidak ada
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0.1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000mV 1kΩ atau 1kΩ	+1000	Tegangan 10 - 30 VDC 10 mA	Flensa colok M12 5 kutub Fungsi kabel: PIN1: sinyal pengukuran PIN2: +U PIN3: daya GND PIN4: sinyal GND PIN5: tidak ada
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0.1		+10

(Tergantung pada perubahan teknis!)



2. CD10.1 (keluaran analog, pemrosesan sinyal digital)

Keluaran analog / digital

- Catu daya diisolasi secara galvanis di dalam sensor.

- Sinyal keluaran juga diisolasi secara galvanis, artinya bebas potensial.

	Ukur jangkauan di dalam ppm	Resolusi di dalam ppm	Keluaran Keluaran perlawanan	Nominal Lereng di dalam Jumlah mV/ppm	Catu daya	Koneksi
CD10.1H-An-M12	0,005…2.000	0,001	analog 0…-2V (maks. -2,5V) 1kΩ atau 1kΩ	- 1000	Tegangan 9-30 VDC sekitar 20-56mA	Colokan M12 5 kutub flens Fungsi kabel: PIN1: sinyal pengukuran PIN2: +U PIN3: daya GND PIN4: sinyal GND PIN5: tidak ada
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0.1		- 10
CD10.1H-Ap-M12	0,005…2.000	0,001	analog 0…+2V (maks. +2,5V) 1kΩ atau 1kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0.1		+10

(Tergantung pada perubahan teknis!)



3. CD10.1 (keluaran digital, pemrosesan sinyal digital)

- Catu daya diisolasi secara galvanis di dalam sensor.

- Sinyal keluaran juga diisolasi secara galvanis, artinya bebas potensial.

	Ukur jangkauan di dalam ppm	Resolusi di dalam ppm	Keluaran Resistansi keluaran	Catu daya	Koneksi
CD10.1H-M0c	0,005…2.000	0,001	Modul RTU Tidak ada resistor pemutus pada sensor.	Tegangan 9-30 VDC sekitar 20-56mA	Flensa colok M12 5 kutub Fungsi kabel: PIN1: dicadangkan PIN2: +U PIN3: daya GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0.1

(Tergantung pada perubahan teknis!)



4. CD10.1 4-20 mA (keluaran analog, pemrosesan sinyal internal analog)

Sambungan listrik bebas potensial diperlukan karena sensor elektronik tidak dilengkapi dengan isolasi galvanis.

4.1 Koneksi listrik: klem terminal 2 kutub

	Ukur jangkauan di dalam ppm	Resolusi N di dalam ppm	Keluaran Keluaran perlawanan	Nominal lereng di dalam Satuan mA/ppm	Voltase memasok	Koneksi
CD10.1MA0.5	0,005…0,500	0,001	4…20mA tidak dikalibrasi	32.0	Tegangan 12…30 VDC Frekuensi RL 50Ω…RL 900Ω	Terminal 2 kutub (2x1 mm²)   Direkomendasikan: Kabel bundar 4 juta Ukuran 2x0,34 mm²
CD10.1MA2	0,005…2.000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0.8
CD10.1MA-200	0,5…200,0	0.1		0,08

(Tergantung pada perubahan teknis!)

4.2 Sambungan listrik: flensa colokan M12 5 kutub

	Ukur jangkauan di dalam ppm	Resolusi di dalam ppm	Keluaran Keluaran perlawanan	Nominal lereng di dalam Satuan mA/ppm	Voltase memasok	Koneksi
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20mA tidak dikalibrasi	32.0	Tegangan 12…30 VDC Frekuensi RL 50Ω…RL 900Ω	Flensa colokan M12 5 kutub Fungsi dari kabel: PIN1: tidak aktif PIN2: +U PIN3: -U PIN4: n c. PIN5: tidak ada
CD10.1MA2-M12	0,005…2.000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0.8
CD10.1MA-200- M12	0,5…200,0	0.1		0,08

(Tergantung pada perubahan teknis!)



Meluangkan Bagian

Jenis	Tutup membran	Elektrolit	Amril	cincin-O
Semua CD10.1	M10.3N Nomor artikel 11057	ECD4 ● ECD7/W, 100 ml Nomor barang 11030	S2 Nomor artikel 11906	20 x 1,5 silikon Nomor artikel 11803

(Tergantung pada perubahan teknis!)
