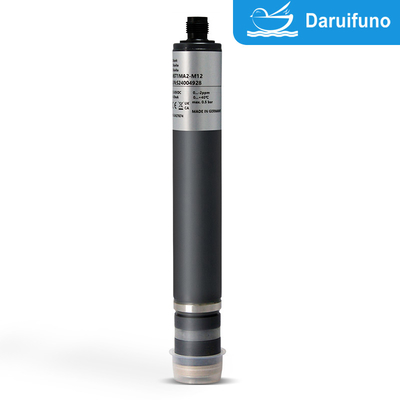

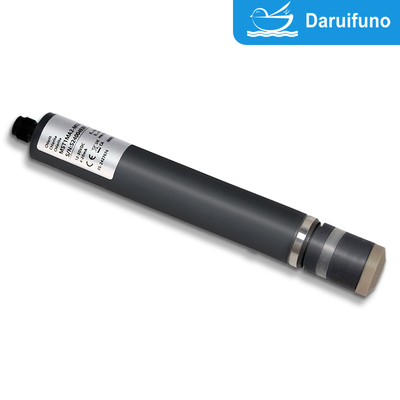

Sensor klorit/klorat berbasis membran dengan output sinyal 4-20mA dua kawat memiliki keuntungan dan fitur utama berikut:
1Stabilitas dan keandalan
Prinsip membran: Teknologi pemisahan membran dapat secara efektif menghindari pengaruh ion yang mengganggu (seperti ion klorida, nitrat, dll.) dan meningkatkan selektivitas dan akurasi pengukuran.
Elektrod umur panjang: Desain elektroda tahan lama dan dapat mempertahankan kinerja yang stabil untuk waktu yang lama di bawah kondisi air yang kompleks.
2. Transmisi sinyal yang nyaman
Dual-wire output 4-20mA: Tidak diperlukan saluran catu daya tambahan, cocok untuk transmisi sinyal jarak jauh, kemampuan anti interferensi yang kuat, kompatibilitas yang baik,dan dapat terhubung langsung ke sistem kontrol seperti PLC dan DCS.
Standarisasi sinyal analog: output 4-20mA adalah antarmuka standar dalam kontrol otomatisasi industri, yang nyaman untuk integrasi yang mulus dengan sistem yang ada.
3Pemantauan real-time online
Mendukung pemantauan perubahan konsentrasi klorit dan klorat secara real time, dapat dengan cepat merespons perubahan kualitas air,dan cocok untuk kontrol proses industri dan aplikasi pengolahan air.
4Biaya pemeliharaan yang rendah
Membran mudah diganti: Membran mudah diganti dan umur sensor diperpanjang.
Interval kalibrasi yang panjang: pengukuran yang stabil, mengurangi kebutuhan untuk kalibrasi yang sering dan menurunkan biaya operasi.
5. Tahan terhadap lingkungan yang keras
Desain anti polusi: Struktur membran dapat secara efektif mencegah adhesi kotoran dan partikel, dan cocok untuk berbagai kondisi kualitas air.
Adaptasi jangkauan luas: Dapat bekerja stabil di bawah suhu, pH dan tekanan yang berbeda.
6. Keamanan dan perlindungan lingkungan
Metode non-reagen: Tidak diperlukan reagen kimia, mengurangi polusi sekunder, dan hijau dan ramah lingkungan.
Bahan non-toksik: Bahan utama membran dan sensor ramah lingkungan dan tahan lama, dan memenuhi standar perlindungan lingkungan dan kebersihan air minum.
Sistem tiga elektroda, mengukur klorat dan klorit, digunakan di kolam renang, air minum, layanan, proses dan air laut, mengurangi ketergantungan pada pH, toleran terhadap surfaktan,Tidak ada sensitivitas silang terhadap klorin dioksida, klorin, dan klorat, dan ketahanan tekanan 5 bar
Data Teknis
1.MST1 (analog) output, analog internal sinyal pengolahan)
Koneksi listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan isolasi galvanis.
|
|
Jangkauan pengukuran
dalam ppm
|
resolusi
dalam ppm
|
Output Resistensi output |
Kemiringan nominal
(pada pH 7,2)
dalammV/ppm
|
Pasokan tegangan |
Hubungan |
| MST1H-M12 |
0.005... 2.000 * |
0.001 |
0...-2000mV
1 kΩ
|
- 1.000 |
± 5 - ± 15 VDC
10 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: sinyal pengukuran
PIN2: +U
PIN3: -U
PIN4: sinyal GND
PIN5: n. c.
|
|
MST1N-M12
|
00,05...2,00 *
|
0.01
|
-100
|
| MST1HUp-M12 |
0.005... 2.000 * |
0.001 |
0...+2000mV
1 kΩ
|
+1000 |
10 - 30 VDC
10 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: sinyal pengukuran
PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
PIN5: n. c.
|
|
MST1Up-M12
|
00,05...2,00 *
|
0.01
|
+100
|
* konsentrasi diuji dan disetujui hingga 2 ppm
(Tergantung pada perubahan teknis!)
2.MST1 (analog) output, digital internal sinyal pengolahan)
analog / digital
- Pasokan listrik terisolasi galvanis di dalam sensor.
- Sinyal output terisolasi galvanis juga, yang berarti bebas potensi.
|
|
Jangkauan pengukuran
dalam ppm
|
Resolusi
dalam ppm
|
Output
Resistensi output
|
Nominalkemiringan
dalammV/ppm
|
Kekuatanpasokan |
Hubungan |
| MST1H-An-M12 |
0.005... 2.000 * |
0.001 |
analog
0...-2 V
(maks. -2,5V)
1 kΩ
|
- 1.000 |
9-30 VDC
sekitar.
20-56 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: sinyal pengukuran PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
PIN5: n. c.
|
| MST1N-An-M12 |
00,05...2,00 * |
0.01 |
-100 |
| MST1H-Ap-M12 |
0.005... 2.000 * |
0.001 |
analog
0...+2 V (maksimal +2,5 V)
1 kΩ
|
+1000 |
| MST1N-Ap-M12 |
00,05...2,00 * |
0.01 |
+100 |
* konsentrasi diuji dan disetujui hingga 2 ppm
(Tergantung pada perubahan teknis!)
3.MST1 (digital) output, digital internal sinyal pengolahan)
- Pasokan listrik terisolasi galvanis di dalam sensor.
- Sinyal output terisolasi galvanis juga, yang berarti bebas potensi.
|
|
Jangkauan pengukuran
dalam ppm
|
Resolusi
dalam ppm
|
Output
Resistensi output
|
Kekuatan pasokan |
Hubungan |
|
MST1H-M0c
|
0.005... 2.000*
|
0.001
|
Modbus RTU
Tidak ada resistor terminasi di sensor.
|
9-30 VDC
sekitar 20-56 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: dipertahankan
PIN2: +U
PIN3: daya GND
PIN4: RS485B
PIN5: RS485A
|
|
MST1-M0c
|
00,05...2,00 *
|
0.01
|
* konsentrasi diuji dan disetujui hingga 2 ppm
(Tergantung pada perubahan teknis!)
4.MST1 4-20 mA (analog) output, analog internal sinyal pengolahan)
Koneksi listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan isolasi galvanis.
4.1Listrik koneksi: 2 tiang terminal Klem
|
|
Jangkauan pengukuran
dalam ppm
|
Resolusi
dalam ppm
|
Output
Resistensi output
|
Kemiringan nominal
(pada pH 7,2)
dalammA/ppm
|
Tegangan pasokan |
Hubungan |
|
MST1MA2
|
0.005... 2.000 *
|
0.001
|
4...20 mA
tidak dikalibrasi |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
Terminal 2 kutub (2 x 1 mm2)
Rekomendasi: Kabel Bulat
φ4 mm
2 x 0,34 mm2
|
|
MST1MA20
|
00,05...2,00 *
|
0.01
|
0.8
|
* konsentrasi diuji dan disetujui hingga 2 ppm
(Tergantung pada perubahan teknis!)
4.2 Sambungan listrik: 5 tiang M12 Plug-on Flang
|
|
Jangkauan pengukuran
dalam ppm
|
resolusi
dalam ppm
|
Output
Resistensi output
|
Kemiringan nominal
(pada pH 7,2)
dalammA/ppm
|
Pasokan tegangan |
Hubungan |
|
MST1MA2-M12
|
0.005... 2.000 *
|
0.001
|
4...20 mA tidak dikalibrasi |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n. c.
|
|
MST1MA20-M12
|
00,05...2,00 *
|
0.01
|
0.8
|
* konsentrasi diuji dan disetujui hingga 2 ppm
(Tergantung pada perubahan teknis!)
