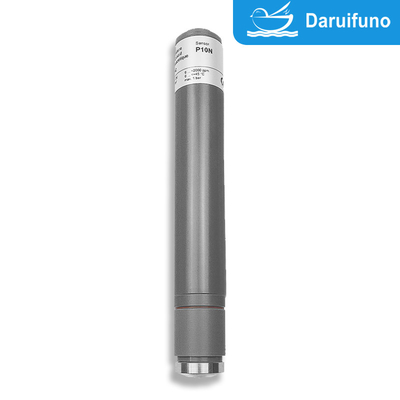

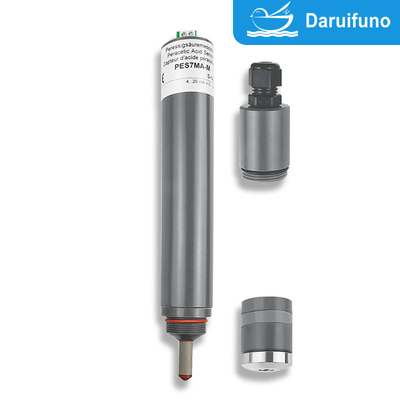

Sensor asam peracetic berlapis membran dengan ketahanan kimia yang tinggi untuk semua aplikasi pengolahan air
Sensor asam peracetic membran sistem dua elektroda P10.1 digunakan dalam semua perawatan air.Suhu air maksimum adalah 45°C. kisaran opsional adalah 0~20/200/2000/5000/20000/50000 ppm. Fitur dan keuntungan utamanya meliputi berikut:
Fitur
1Struktur dua elektroda sederhana:
Mengandung elektroda kerja dan elektroda referensi, desain kompak, mudah diintegrasikan ke dalam peralatan atau sistem.
Mengurangi interaksi kompleks antara elektroda dan meningkatkan stabilitas sinyal.
2Deteksi selektif:
Mengisolasi zat interferensi lainnya melalui teknologi membran untuk mencapai deteksi spesifik asam peracetic.
Memberikan sinyal latar belakang yang stabil untuk menghindari gangguan silang.
3Waktu respons cepat:
Kecepatan transfer massa membran yang tinggi memungkinkan sensor untuk merespons dengan cepat perubahan konsentrasi asam peracetic.
4Permintaan pemeliharaan yang rendah:
Efek pelindung membran mengurangi kontaminasi dan kehilangan elektroda, memperpanjang umur layanan sensor.
Biasanya memiliki fungsi kalibrasi otomatis dan pembersih diri untuk penggunaan sehari-hari.
5. rentang pengukuran yang luas:
Ini dapat mendeteksi asam peracetic dari konsentrasi rendah (level ppm) ke konsentrasi tinggi, memenuhi berbagai persyaratan aplikasi.
Keuntungan
1Keakuratan tinggi dan stabilitas:
Metode membran secara efektif mengurangi gangguan eksternal dan meningkatkan akurasi dan stabilitas jangka panjang deteksi.
2Ketahanan korosi kimia:
Bahan sensor biasanya terbuat dari bahan tahan korosi untuk beradaptasi dengan lingkungan oksidasi yang kuat dari asam peracetic dan desinfektan lainnya.
3Desain konsumsi daya rendah:
Sistem dua elektroda memiliki desain sederhana dan konsumsi energi rendah, yang cocok untuk pemantauan online terus menerus.
4. Mudah dipasang dan dioperasikan di lokasi:
Desain miniatur dan fungsi plug-and-play membuatnya mudah digunakan dalam berbagai kondisi lapangan.
5. Fleksibel output data:
Mendukung beberapa metode output sinyal (seperti sinyal analog 4-20mA atau protokol komunikasi digital), yang mudah diintegrasikan dengan sistem kontrol.
6Kemampuan beradaptasi yang kuat:
Ini dapat digunakan dalam kondisi kualitas air yang berbeda (seperti air limbah, air minum, air industri), dan memiliki toleransi yang kuat terhadap perubahan aliran dan tekanan.
Spesifikasi
|
|
P10.1
|
| Indikator |
Asam perasetik |
|
Aplikasi
|
Semua jenis pengolahan air, juga air laut
Asam konduktivitas ditoleransi.
(misalnya mesin cuci botol, pabrik CIP)
Sistem membrannya tahan mekanik.
Sistem membran sangat tahan terhadap surfaktan (tenside).
|
| Sistem pengukuran |
Membran tertutup, sistem 2 elektroda amperometrik |
|
Elektronik
|
Versi analog: - output tegangan
- Elektronik yang tidak terisolasi galvanis
- pemrosesan data internal analog
- sinyal output: analog (analog-out/analog)
Versi digital: - elektronik benar-benar terisolasi galvanis
- pemrosesan data internal digital
- sinyal output: analog (analog-out/digital)
atau
digital (digital-out/digital)
Versi mA: - analog output arus
- Elektronik yang tidak terisolasi galvanis
- sinyal output: analog (analog-out/analog)
|
|
Informasi tentang rentang pengukuran
|
Kemiringan sebenarnya dari sensor dapat bervariasi tergantung pada produksi antara 65% dan 150% dari kemiringan nominal
Catatan: Dengan kemiringan > 100% rentang pengukuran dikurangi sesuai.
(Contoh: kemiringan 150% → 67% dari kisaran pengukuran yang ditentukan)
|
|
Keakuratan
Setelah kalibrasi pada kondisi berulang (25 °C, dalam air minum) dari nilai skala penuh
|
Jangkauan pengukuran 2000 mg/l: pada 400 mg/l < 2%
pada 1600 mg/l < 3%
|
|
Suhu kerja
|
Mengukur suhu air: 0... +45 °C
(tidak ada kristal es dalam air pengukuran)
|
| Suhu lingkungan: 0... +55 °C |
| Kompensasi suhu |
Secara otomatis, dengan sensor suhu terintegrasi
perubahan suhu tiba-tiba harus dihindari
Waktu respons t90: sekitar 8 menit.
|
|
Maks. tekanan kerja yang diizinkan
|
Operasi tanpa cincin penahan:
- 0,5 bar
- tidak ada impuls tekanan dan/atau getaran
|
|
Operasi dengan cincin penahan di sel aliran:
- 1,0 bar,
- tidak ada impuls tekanan dan/atau getaran (lihat opsi 1)
|
|
P10.1
|
| Tingkat aliran (kecepatan aliran masuk) |
Kira-kira 15-30L/h (33 ¢ 66 cm/s) dalam sel aliran, ketergantungan aliran kecil diberikan |
| Rentang pH |
pH 1 ‡ pH 8 (lihat Diagram ‡ Kemiringan TARAtec P9.3 dan P10.1 versus pH ‡, halaman 8) |
|
Waktu berlari
|
Jangkauan pengukuran 200 mg/L: Pertama mulai sekitar 3 jam
Jangkauan pengukuran 2000 mg/L: Pertama kali mulai sekitar 1 jam
Jangkauan pengukuran 20000 mg/L: Mulai pertama sekitar 30 menit.
|
| Waktu tanggap |
T90: sekitar 3,5 menit pada 10 °C
T90: sekitar 1,5 menit pada 45 °C
|
| Pengaturan titik nol |
Tidak perlu |
| Kalibrasi |
Pada perangkat, dengan penentuan analitis |
|
Interferensi
|
O3: meningkatkan nilai yang diukur dengan kuat
ClO2: meningkatkan nilai yang diukur
H2O2: pengaruh yang sangat rendah pada nilai pengukuran (pengurangan sinyal PAA)
|
| Pengaruh asam konduktivitas |
1 % asam sulfat, 1 % asam nitrat atau 1 % asam fosfor dalam air tidak mempengaruhi perilaku pengukuran |
| Tidak adanya disinfektan |
Max. 24 jam |
|
Hubungan
|
Versi mV: 5-pole M12, flange plug-on
Versi Modbus: M12 5 kutub, flange plug-on
Versi 4-20 mA: terminal 2 kutub atau
5 kutub M12, flange plug-on
|
|
Panjang kabel sensor maksimum
(tergantung pada pemrosesan sinyal internal)
|
Analog |
< 30 m |
| Digital |
> 30 m diizinkan
Panjang kabel maksimum tergantung pada aplikasi
|
| Jenis perlindungan |
Flang plug-on M12 5 kutub: IP68
Terminal 2 kutub dengan hood mA: IP65
|
| Bahan |
Membran elastomer, PVC-U, stainless steel 1.4571 |
|
Ukuran
|
Diameter: sekitar 25 mm
Panjang: versi mV sekitar 190 mm (pengolahan sinyal analog)
sekitar 205 mm (pengolahan sinyal digital)
Versi Modbus sekitar 205 mm
Versi 4-20 mA sekitar 220 mm (2-pole-terminal)
sekitar 190 mm (5-pole-M12)
|
| Transportasi |
+5... +50 °C (Sensor, elektrolit, tutup membran) |
|
|
P10.1
|
|
Penyimpanan
|
Sensor: kering dan tanpa elektrolit tidak ada batas pada +5... +40 °C |
|
Elektrolit: dalam botol asli yang dilindungi dari sinar matahari pada +5... +35 °C
Min. 1 tahun atau sampai tanggal kadaluarsa yang ditentukan
|
|
Tutup membran: dalam kemasan asli tidak ada batas pada +5... +40 °C
(tutup membran yang digunakan tidak dapat disimpan)
|
|
Pemeliharaan
|
Kontrol sinyal pengukuran secara teratur, minimal seminggu sekali
Spesifikasi berikut tergantung pada kualitas air:
Perubahan tutup membran: setahun sekali
Perubahan elektrolit: setiap 3 - 6 bulan
|
|
|
|
|
Opsi 1: Menyimpan cincin
|
- Ketika bekerja dengan tekanan > 0,5 bar dalam sel aliran
- Ukuran cincin pengaman 29 x 23,4 x 2,5 mm, diiris, PETP
- Posisi yang berbeda untuk alur dapat dipilih (atas permintaan)
|
|
Data Teknis
1.P10.1 (Analog output, analog internal sinyal pengolahan)
Koneksi listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan galvanik.
|
|
Jangkauan pengukuran |
Resolusi |
Output Resistensi output |
Kemiringan nominal |
Pasokan tegangan |
Hubungan |
|
P10.1-20-M12
|
0...20 ppm
|
0,01 ppm
|
0...-2000 mV
1 kΩ
|
-100 mV/ppm
|
± 5 - ± 15 VDC
10 mA
|
Fungsi kabel:
PIN1: sinyal pengukuran
PIN2: +U
PIN3: -U
PIN4: sinyal GND
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| P10.1Hingga2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: sinyal pengukuran PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
PIN5: n. c.
|
|
P10.1Hingga5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Tergantung pada perubahan teknis.)
2.P10.1 (analog) output, digital internal sinyal pengolahan)
analog / digital
- Pasokan listrik terisolasi galvanis di dalam sensor.
- Sinyal output terisolasi galvanis juga, yang berarti bebas potensi.
|
|
Jangkauan pengukuran |
Resolusi |
Output Resistensi output |
Kemiringan Nominal |
Kekuatan pasokan |
Hubungan |
| P10.1-20- An-M12 |
0...20 ppm |
0,01 ppm |
analog 0...-2 V
(maks. -2,5 V)
|
-100 mV/ppm |
9-30 VDC
sekitar 20-56 mA
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: sinyal pengukuran PIN2: +U
PIN3: daya GND
PIN4: sinyal GND
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0...20 ppm |
0,01 ppm |
analog 0...+2 V
(maks. +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Tergantung pada perubahan teknis.)
3.P10.1 (digital) output, digital internal sinyal pengolahan)
- Pasokan listrik terisolasi galvanis di dalam sensor.
- Sinyal output terisolasi galvanis juga, yang berarti bebas potensi.
|
|
Jangkauan pengukuran |
Resolusi |
Output
Resistensi output
|
Kekuatan pasokan |
Hubungan |
|
P10.1-20- M0c
|
0...20 ppm
|
0,01 ppm
|
Modbus RTU
Tidak ada resistor terminasi di sensor.
|
9-30 VDC |
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: dipertahankan
PIN2: +U
PIN3: daya GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
(Tergantung pada perubahan teknis.)
4.P10.1 4-20 mA (analog) output, analog internal sinyal pengolahan)
Koneksi listrik bebas potensial diperlukan karena elektronik sensor tidak dilengkapi dengan galvanik.
4.1Listrik koneksi: 2 tiang terminal Klem
|
|
Jangkauan pengukuran |
Resolusi |
Output Resistensi output |
Nominal kemiringan |
Pasokan tegangan |
Hubungan |
| P10.1MA20 |
0...20 ppm |
0,01 ppm |
4...20 mA tidak dikalibrasi
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
Terminal 2 kutub
(2 x 1 mm2)
Direkomendasikan:
Kabel bulat
φ4 mm
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2% |
0.005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05...5 persen
(50000 ppm) |
0.01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Tergantung pada perubahan teknis.)
4.2Listrik koneksi: 5 tiang M12 Plug-on Flang
|
|
Jangkauan pengukuran |
Resolusi |
Output Resistensi output |
Nominal kemiringan |
Pasokan tegangan |
Hubungan |
| P10.1MA20-M12 |
0...20 ppm |
0,01 ppm |
4...20 mA tidak dikalibrasi
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5 kutub M12 plug-on flange
Fungsi kabel:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500-M12 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2%-M12 |
0.005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05...5 persen
(50000 ppm) |
0.01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Tergantung pada perubahan teknis.)
Cadangan Bagian-bagian
| Jenis |
Membran cap |
Elektrolit |
Emery |
O-cincin |
|
P10.1
Tidak: - P10.1L
- P10.1MA-2%
- P10.1 MA-5%
|
M10.3N
Art. no. 11057 |
EPS9H/W, 100 ml
Art. no. 11025
|
S2
Art. no. 11906 |
20 x 1,5 silikon
Art. no. 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 ml
Art. no. 11024
|
(Tergantung pada perubahan teknis.)
