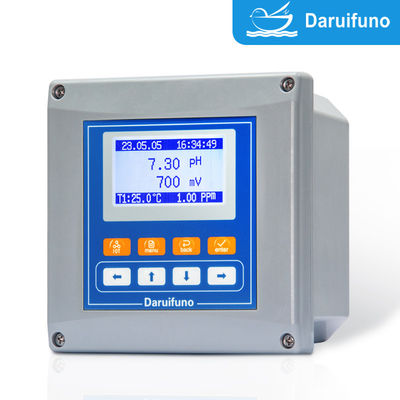

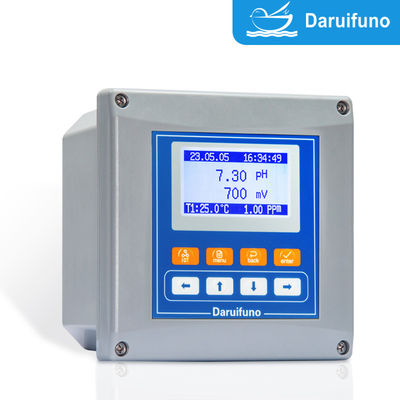

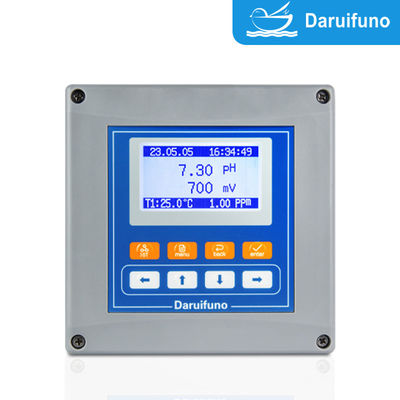

Dule Channel Analog PH Dan ORP Controller Dengan RS485 Untuk Pengolahan Air Limbah Industri
Pengontrol dual-channel APX2-PD merek Daruifuno biasanya mendukung koneksi simultan dari satu elektroda pH analog dan satu elektroda ORP analog (potensi pengurangan oksidasi),atau dua sensor pH analog dan dua sensor ORP analogNilai pH dan potensi pengurangan oksidasi (nilai mV) larutan dikumpulkan masing-masing.memperkuat dan menyaringnya, dan kemudian mikroprosesor pengontrol melakukan pemrosesan numerik dan penilaian, sehingga menghasilkan sinyal kontrol relay atau sinyal arus analog (seperti 4-20mA).
Saluran pH: mengukur pH (0-14) dan mengontrol dosis asam/basis.
Saluran ORP: mengukur potensi pengurangan oksidasi (± 2000mV) untuk desinfeksi (seperti klorinasi) atau deklorinasi.

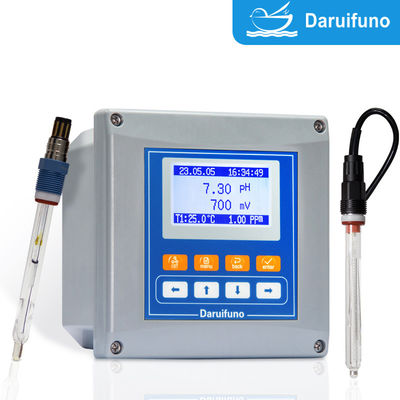

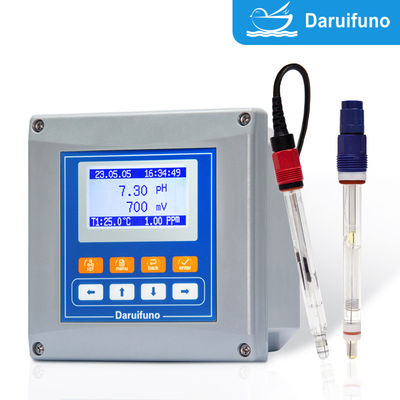

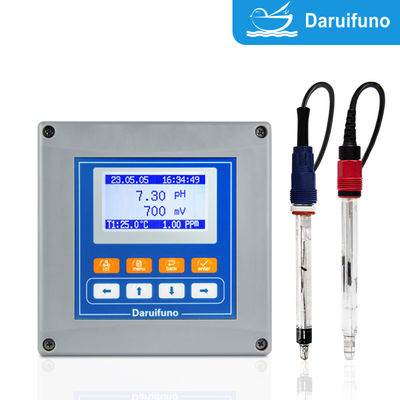

Elektrod disambung ke terminal pengontrol; output relay pengontrol disambung ke pompa dosis, alarm atau perangkat pembersih; logika kontrol, kalibrasi, siklus pembersih, dll.dapat diatur melalui menu; kalibrasi reguler dan tampilan data didukung.
Parameter Produk
| Model |
APX2-PD-A |
APX2-PD-D |
| Objek Pengukuran |
2 input saluran pengukuran, pH atau ORP dapat dipilih secara sewenang-wenang |
| Prinsip |
PH |
Elektrod pH kaca (indeks konsentrasi ion hidrogen) |
| ORP |
Elektrod platinum atau emas (potensi redoks) |
| Jangkauan Tampilan |
PH: 0~14pH ORP: ± 2000mV Temp: -10~150°C |
| Resolusi |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| Keakuratan |
00,1% dari kisaran pengukuran atau ±0,02pH / ±2mV, ambil yang lebih besar |
| Stabilitas |
00,05% dari rentang pengukuran setiap 24 jam tanpa akumulasi |
| Kemungkinan diulang |
Lebih baik dari 0,1% dari rentang pengukuran |
| Kompensasi sementara |
Otomatis atau manual (NTC10K/PT1000) |
| Output Relay |
Dua relay SPST, maksimal beban 3A/250VAC, mengatur alarm tinggi/rendah, temp. atau kontrol bersih |
| Komunikasi Digital |
Antarmuka RS485 dua kabel, Modbus RTU dan JSON |
| Output saat ini |
Dua arus 0/4 ~ 20mA Max. beban 1000Ω |
| Tampilan Waktu |
Tahun/bulan/tanggal jam/menit/detik |
| Data Sejarah |
Catat 10000 data historis dan 100 data pemeliharaan kalibrasi terakhir |
| Objek Penilaian* |
Matriks bawaan (setara dengan klorin residual) 0~2,5mg/L |
| Dukungan yang ditentukan pengguna (20x20 matriks) |
| Korespondensi linier (stabilitas sampel air) |
| Tampilan |
128*64 3,2 inci grafis dot matrix LCD |
| Metode Kalibrasi |
PH: 3 poin ORP: 2 poin, titik kalibrasi dapat diatur secara bebas |
| Bahan |
Kelas perlindungan ABS yang ditingkatkan: IP66 |
| Sumber Daya |
AC: 100~240V 50/60Hz |
DC: 18 ~ 36V |
| Dimensi |
144*144*120mm (ukuran lubang 138*138mm) |
| Suhu Kerja |
0°60°C, RH < 95%, tidak kondensasi |
| Suhu penyimpanan |
-20°70°C, RH < 55%, tidak kondensasi |
| Pemasangan |
Pemasangan dinding, penjepit pipa, panel |
Keuntungan dan fitur
- Masukan dual-channel: mendukung koneksi simultan dua elektroda (pH+pH, ORP+ORP, atau pH+ORP) memantau pH dan ORP pada saat yang sama, meningkatkan efisiensi dan menghemat ruang instalasi
- Output relay dual-channel: dapat mengatur alarm tinggi/rendah, kontrol dosis dan fungsi lainnya
- Output sinyal analog (4-20mA): menyediakan output 4-20mA yang nyaman untuk docking dengan sistem PLC dan DCS
- Tampilan LCD definisi tinggi Tampilan waktu nyata pH/ORP, status elektroda, suhu, status relay, dll.
- Fungsi pencatatan riwayat: menyimpan data pengukuran dan catatan alarm untuk mudah dilacak
- Jam elektronik: menyediakan time stamp, bekerja sama dengan pencatatan data Rekam riwayat bawaan dan jam elektronik, Anda dapat menanyakan waktu peristiwa kunci
- Kontrol pembersihan otomatis: menyediakan output relay pembersih, mendukung fungsi pembersihan pemicu waktu atau bersyarat untuk memperpanjang umur elektroda
- Metode kalibrasi ganda: mendukung kalibrasi 1-titik, 2-titik atau multi-titik untuk meningkatkan akurasi
- Dua Saluran terisolasi satu sama lain
- Setiap saluran dapat dihubungkan ke sistem temp yang independen.
- Ketika pH, ORP dan suhu diuji pada saat yang sama, algoritma di dalam meter dapat secara bersamaan mengevaluasi kemampuan desinfeksi dan menampilkan nilai pH, ORP, suhu dan klorin.
- Memenuhi pemantauan pH/ORP, kontrol dosis, dan transmisi sinyal data jarak jauh pada saat yang sama.
- Operasi berbasis menu Dukungan multibahasa, antarmuka yang ramah pengguna, operasi sederhana
Daruifuno PH ORP controller APX2-PD catatan riwayat dan fungsi jam elektronik1. Fungsi pencatatan riwayat
1Simpan data pengukuran, peristiwa alarm, dll.
Interval rekaman dapat diatur (seperti setiap 10 menit)
2. Fungsi jam elektronik
Modul jam waktu nyata untuk memastikan waktu rekaman peristiwa yang akurat
Daruifuno PH ORP pengontrol APX2-PD dua arah relay kontrol prinsip dosing
Tetapkan batas pH atas/bawah.
Contoh: pH > 9, mulai pompa dosing asam;
pH < 6, mulai pompa dosis alkali;
Anda dapat mengatur interval histeresis untuk menghindari sering beralih.
Daruifuno PH ORP pengontrol prinsip kontrol pembersihan otomatis APX2-PD
Relay pembersih dapat diatur untuk memulai pada waktu yang ditetapkan (seperti setiap 24 jam); pengaturan waktu flushing
mulai katup solenoid atau pompa air untuk membersihkan elektroda
menghindari kesalahan pengukuran yang disebabkan oleh adhesi pada permukaan elektroda.
Pengontrol PH Daruifuno ORP APX2-PD metode kalibrasi pH dan ORP
1. Kalibrasi pH:
Gunakan buffer standar: pH 4.01, 7.00, 10.01, PH ORP controller yang diproduksi oleh perusahaan kami Daruifuno, titik kalibrasi dapat diatur secara bebas.
Kalibrasi titik tunggal: Gunakan cairan pH 7,00 untuk kalibrasi titik nol.
Kalibrasi dua titik: pH 7,00 dan 4,00 atau 10.00, kalibrasi titik nol dan kemiringan.
Kontroler memandu operasi, secara otomatis menentukan stabilitas dan toko.
2Kalibrasi ORP:
Gunakan buffer standar, seperti +220mV atau +470mV.
Proses kalibrasi sederhana, biasanya satu titik saja sudah cukup.
Cara pemasangan pengontrol ORP PH Daruifuno APX2-PDMetode pemasangan:
Pemasangan panel (pemasangan pembukaan, panel perlindungan IP66)
Instalasi dinding (selindung adaptif)
Pemasangan pipa
Lingkungan pemasangan:
Hindari sinar matahari langsung, suhu tinggi dan kelembaban tinggi;
Kabel diarahkan secara terpisah untuk menghindari berbagi saluran kabel yang sama dengan kabel listrik;
Aku tidak tahu.Aplikasi:
◇ Air permukaan
◇ Sumber air
◇ Air akuakultur
◇ Air lanskap
◇ Mengimpor peralatan air
◇ Memantau pengolahan air
◇ Minum air,
◇ Air bawah tanah, kolam renang
◇Pengendalian pemantauan proses industri dan kontrol dosis
◇Kimia, minyak bumi, kertas, makanan dan obat-obatan, galvanisasi, pembuatan PCB, dll.
◇ Pengolahan air kota/industri
◇ Memantau sirkulasi air pendingin
◇ Pengendalian cairan elektroplating/kimia
◇ Jalur produksi makanan dan minuman
◇ Pengendalian tangki reaksi netralisasi asam-basa
